Homogenizátory pro sypké hmoty

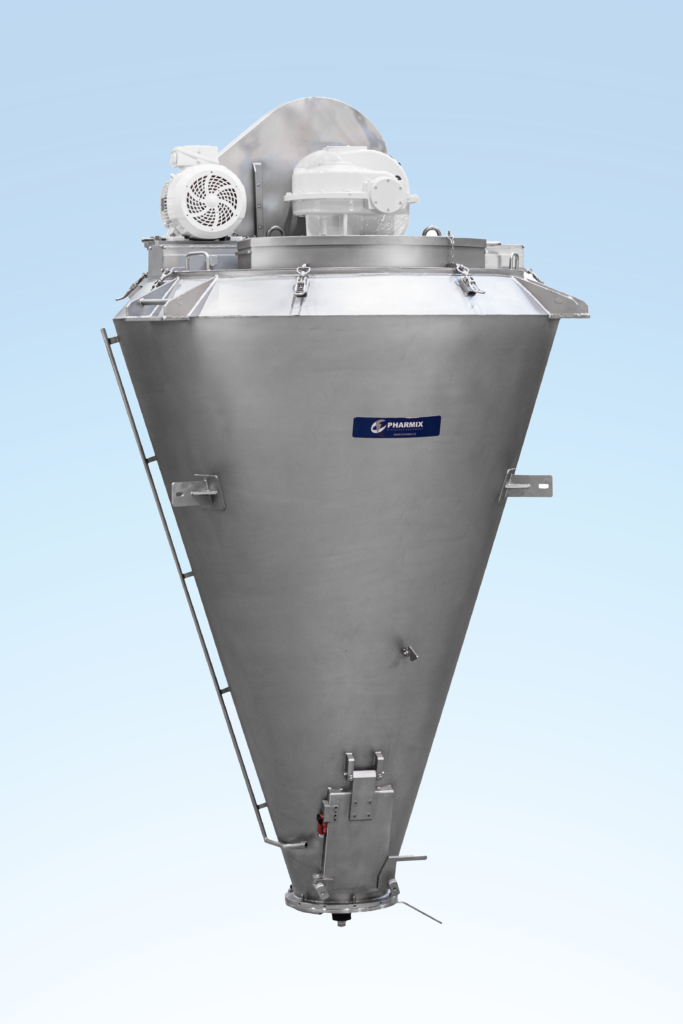

Vertikální homogenizátory (planetové mísiče „NAUTAMIX“) PHARMIX řady HV 50–HV 5000 tvoří již několik desetiletí nezanedbatelný a marketingově úspěšný segment výrobního programu společnosti PHARMIX s.r.o.
Jedná se o míchací zařízení sloužící k míchání sypkých směsí a práškových směsí v chemickém průmyslu, farmacii, potravinářství, krmivářství a dalších odvětvích.
Provedení homogenizátorů můžeme rozdělit do těchto skupin:
- Standardní
- Nadstandardní
- LETMÉ – bez podepření šnekového míchadla
- S označením ATEX – jsou určené
do prostředí s nebezpečím výbuchu
MOŽNÁ UPLATNĚNÍ
ZÁKLADNÍ CHARAKTERISTIKA A VÝHODY

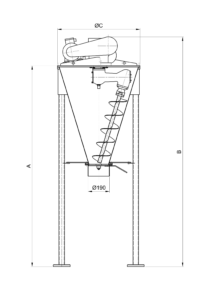

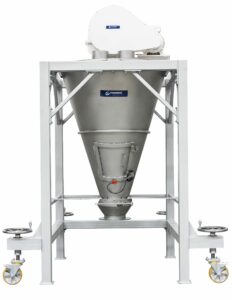

HV 50 – 100

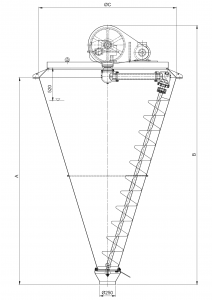

| Typ | Pracovní objem [l] | Výška (A) [mm] | Celková výška (B) [mm] | Průměr (C) [mm] | Motor [kW] | Hmotnost [kg] |
|---|---|---|---|---|---|---|
| HV 50 | 50 | – | – | 730 | 0,75 | 250 |
| HV 100 | 100 | – | – | 822 | 1,1 | 300 |

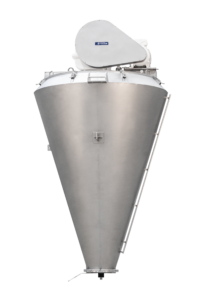

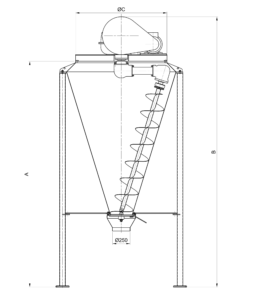

HV 200 – 2000
| Typ | Pracovní objem [l] | Výška (A) [mm] | Celková výška (B) [mm] | Průměr (C) [mm] | Motor [kW] | Hmotnost [kg] |
|---|---|---|---|---|---|---|
| HV 200 | 200 | 2366 | 3000 | 1130 | 2,2 | 550 |
| HV 300 | 300 | 2566 | 3200 | 1300 | 3 | 600 |
| HV 600 | 600 | 2880 | 3514 | 1492 | 3 | 650 |
| HV 1000 | 1000 | 3219 | 3854 | 1560 | 3 | 700 |
| HV 1500 | 1500 | 3535 | 4210 | 1753 | 4 | 800 |
| HV 2000 | 2000 | 3775 | 4450 | 1936 | 4 | 900 |
HV 3000 – 5000
| Typ | Pracovní objem [l] | Výška (A) [mm] | Celková výška (B) [mm] | Průměr (C) [mm] | Motor [kW] | Hmotnost [kg] |
|---|---|---|---|---|---|---|
| HV 3000 | 3000 | 3435 | 4110 | 2180 | 5,5 | 1000 |
| HV 5000 | 5000 | 4380 | 5300 | 2950 | 11+0,75 | 3000 |
Standardně dodáváme homogenizátory o pracovním objemu 50–5000 l. Princip homogenizace je založen na simultánním skládání dvojice kinematických pohybů – rotačního a sférického. Rotující šnekové míchadlo svým pohybem vynáší a přepravuje míchané médium ze spodní do horní části kuželové nádoby homogenizátoru. Působením gravitace se vynesený materiál sesouvá do spodní části kuželové nádoby, odkud je opět vynášen směrem vzhůru. Šnekové míchadlo je současně unášeno rotujícím ramenem podél vnitřní kuželové stěny nádoby. Tento složený kinematický pohyb způsobuje míchání použitého média a jeho posuv. Výsledkem uvedených pohybů je rychlé a intenzívní míchání.
Použité materiály: AISI 304 (1.4301) nebo AISI 316L (1.4404)

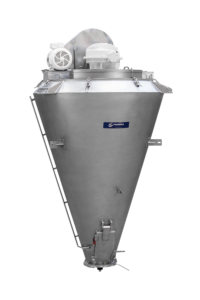

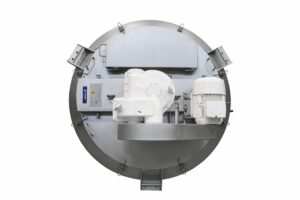

STANDARD
Provedení STANDARD obsahuje následující parametry:
- nádoba homogenizátoru, šnekové míchadlo a horní kryty jsou vyrobeny z nerezové oceli o jakosti AISI 304 (1.4301)

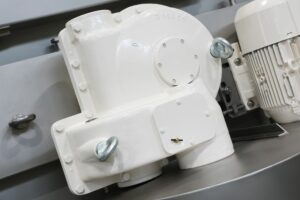

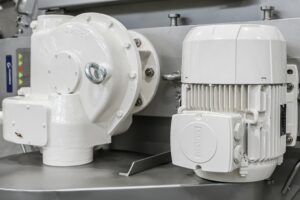

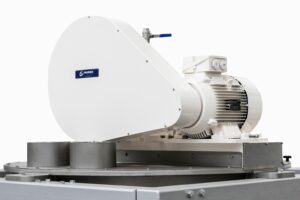

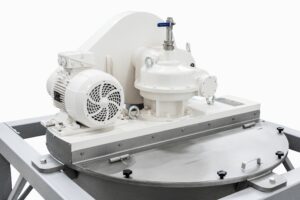

- rameno, pohon, nosník a převodovka jsou vyrobeny z uhlíkové oceli v kombinaci s šedou litinou.
- povrchová úprava – části ve styku s produktem jsou broušeny včetně svarů brusným zrnem o zrnitosti 180. Vnější povrch nádoby, převodovka, motor a nosník jsou lakovány.

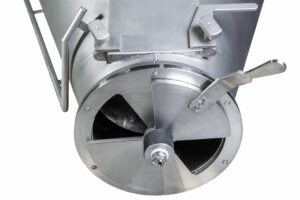

- pro vyprazdňování zamíchaného produktu je homogenizátor opatřen ruční „motýlkovou“ výpustí

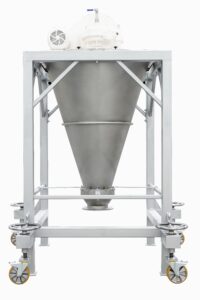

NADSTANDARDNÍ PROVEDENÍ
- celonerezové provedení homogenizátoru
- části ve styku s produktem z AISI 316L
- broušený nebo leštěný povrch (až Ra <0,2 µm)
- povrch ve styku s produktem s aplikací povrchových vrstev
- šnekové míchadlo povlakované tvrdokovem nebo keramickým kompozitem (CHESTERTON) pro míchání vysoce abrazivních směsí
- vlhčící zařízení pro injektáž kapalin do směsi
- CIP jednotka pro čištění pracovního prostoru
- dvouplášťové provedení nádoby s tlakovým duplikátorem pro ohřev/chlazení míchaného média

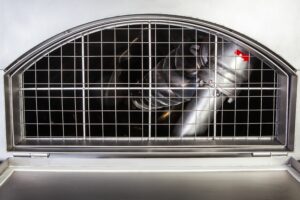

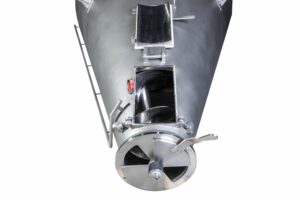

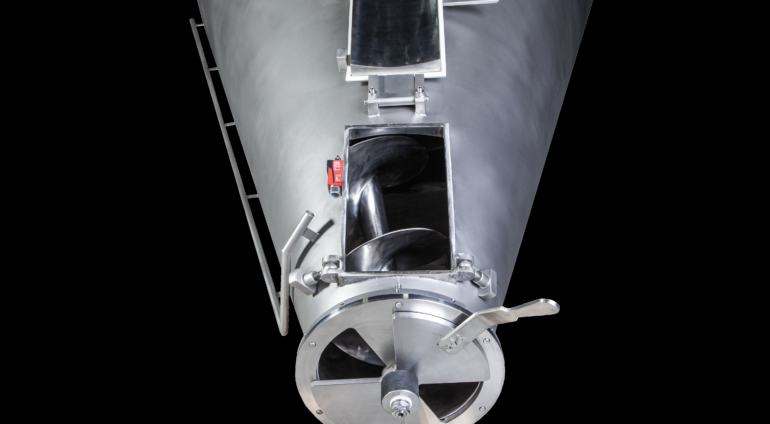

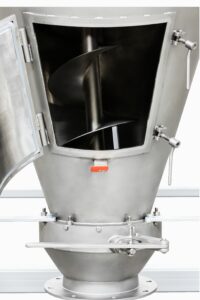

- nádoba opatřena inspekčním otvorem
- nádoba opatřena tenzometrickým vážením
- letmé uložení šnekového míchadla (HV 50-1000)
- výpust s pneumaticky ovládaným šoupátkem
LETMÉ
Provedení homogenizátorů bez podepření šnekového míchadla / letmé provedení.
- Jde o speciální provedení homogenizátoru vyráběných na zakázku pro konkrétního zákazníka, kde je nežádoucí uložení šnekového míchadla na patním ložisku.
- Používá se například pro míchání těžkých kovových prachů určených pro svařování. Další použití je ve farmaceutickém průmyslu.
- Vyrábí se do pracovního objemu 1 000 litrů.
ATEX
Provedení homogenizátorů do prostředí s nebezpečím výbuchu.
- Spolupracujeme s FYZIKÁLNÍM TECHNICKÝM ZKUŠEBNÍM ÚSTAVEM, který je veden jako oznámený subjekt č. 1026.
- Nabízíme provedení vertikálního homogenizátoru do prostředí nebezpečí výbuchu prachů dle směrnice č.2014/34/EU (NV 116/2016 Sb.) a dále ČSN EN 80079-36:2016, ČSN EN 890079-37:2016.
- Vnitřní prostředí homogenizátoru je klasifikováno do zóny 21, vnější prostředí do zóny 22.
- Jsou aplikovány níže uvedené ochrany proti vznícení:
- Ochrana bezpečnou konstrukcí „c“.
- Ochrana hlídání iniciačních zdrojů „b“
- Označení homogenizátoru:
II 2/3D Ex h IIIB T 200 °C Db/Dc
- Lze nabídnout provedení homogenizátorů s jinou klasifikací prostředí. Podrobné informace vám poskytne naše obchodní oddělení.
- Jako příklad uvádíme certifikát FTZÚ 18 ATEX 0095X pro homogenizátor HV 2000 – vnitřní prostředí je klasifikováno do zóny 20, vnější prostředí je do zóny 22.
